آلة تعبئة الزجاجات البلاستيكية PET Huituo 10 الرأس الخطية المؤازرة لزيت الأطفال

منتوج وصف

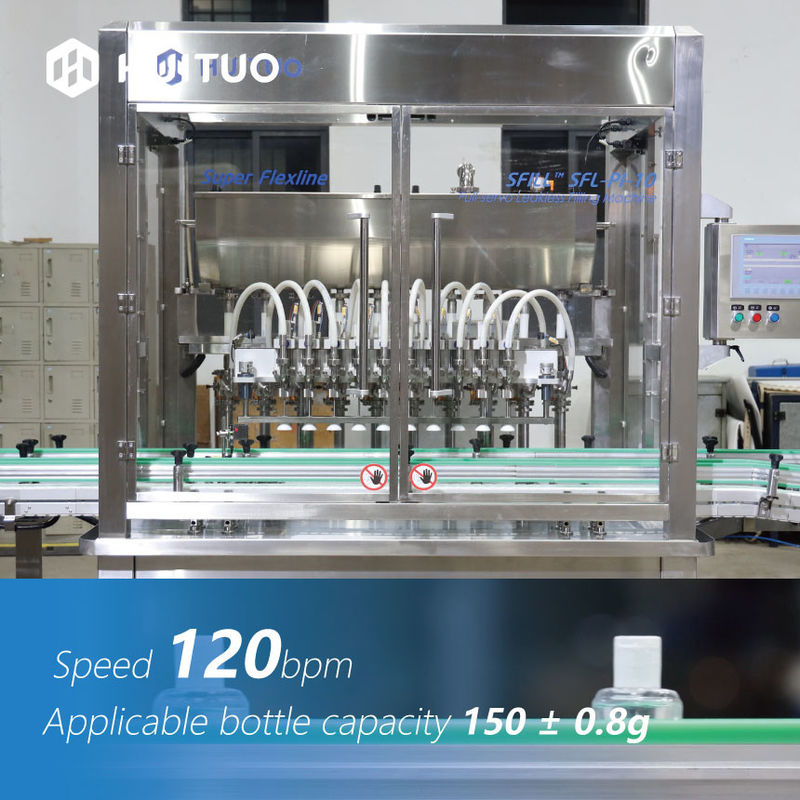

آلة تعبئة الزجاجات البلاستيكية PET ذات 10 رؤوس من Huituo لزيت الأطفال

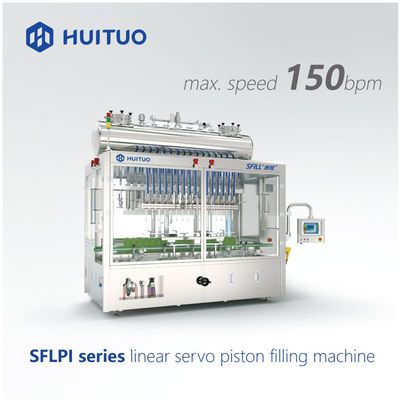

تم تطوير وتصميم آلة الملء الخطية المؤازرة Huituo ذات 10 رؤوس بشكل مستقل ، والتي تتكون أساسًا من نظام التحكم ، وجهاز النقل ، والكشف الكهروضوئي ، وجهاز المكبس ، وجهاز الملء ، وجهاز الغوص ، وجهاز تثبيت الزجاجة وأجزاء أخرى.

يتكون جزء التحكم الكهربائي من PLC (وحدة تحكم منطقية قابلة للبرمجة) ومحافظ سرعة تردد متغير ، مع تكامل عالٍ وقدرة تحكم قوية وتشغيل موثوق.من السهل أن تعمل مع شاشة اللمس.تستخدم المستشعرات الكهروضوئية عناصر استشعار متقدمة ، مما يجعل ميكاترونيك الآلة تعمل بشكل مثالي.

1. كفاءة تعبئة عالية: تنظيم سرعة تحويل التردد ، يمكن أن يصل الإنتاج إلى 7200 زجاجة / ساعة

2. دقة تعبئة عالية: خطأ متوسط ​​في قدرة المعايرة 150 ± 0.8 جرام

3. الحماية من التحميل الزائد: حماية من التحميل الزائد ، إيقاف التشغيل التلقائي في حالة المواقف غير الطبيعية مثل الزجاجات العالقة

4. البداية الناعمة: بدء التحكم في سرعة تحويل التردد للجهاز بالكامل ، بدون قوة تأثير ، التشغيل من السرعة المنخفضة إلى السرعة العالية ، حماية الجهاز

5. تعديل السعة: يمكن تعديل هذا المنتج يدويًا من خلال الشاشة ، بدقة عالية وتشغيل سهل.

6. شاشة تعمل باللمس: تعديل السعة سهل وسريع ودقيق.

قبل البدء ، يتم تمديد لوحة منع الزجاجة ، ثم بدء تشغيل ناقل الملء ، وتمتد لوحة حجب الزجاجة.عند انسداد المستشعر الموجود أمام لوحة إدخال الزجاجة لفترة طويلة ، يُعتبر أن الزجاجات جاهزة للدخول.في هذا الوقت ، تتراجع صفيحة منع إدخال الزجاجة ، وتعمل الزجاجة للتوقف عند لوحة منع خروج الزجاجة.عندما يتم عد 10 زجاجات كهروضوئيًا في لوحة منع إدخال الزجاجة ، ووجود زجاجات كافية بالداخل ، يمكن بدء عملية الملء.في الوقت نفسه ، يتم تمديد لوحة منع إدخال الزجاجة لمنع الزجاجة في الخلف.

تقوم الأسطوانة الكهربائية المؤازرة بتشغيل مكبس جهاز الملء للتحرك لأسفل وتمتص المادة في أسطوانة القياس.في هذا الوقت ، يدور صمام التحكم في الملء ويغلق قناة التغذية ويفتح قناة التفريغ وفي نفس الوقت يفتح صمام التحكم في التسرب.ثم تقوم الأسطوانة الكهربائية بتحريك مكبس جهاز الملء بشكل عكسي ليحرك لأعلى ، ويحقن المادة الموجودة في أسطوانة القياس في أنبوب التفريغ ، ويملأها في الحاوية من خلال الفوهة.

بعد اكتمال التعبئة ، يتم سحب لوحة حجب الزجاجة.عندما تصل الزجاجة إلى رقم معين ، يتم سحب لوحة منع إدخال الزجاجة (هذا الإجراء هو فصل مسافة معينة بين دفعتين من الزجاجات).عندما يتم عد لوحة منع إخراج الزجاجة كهروضوئيًا إلى 10 ، يُعتبر الآن أن الزجاجات قد تركت جميعًا منطقة التعبئة.

① تحكم مؤازر مغلق الحلقة ، دقة التحكم تصل إلى 0.02 مم ؛التحكم الدقيق في الدفع ، وزيادة مستشعر الضغط ، يمكن أن تصل دقة التحكم إلى 1٪ ؛من السهل الاتصال بأنظمة التحكم مثل PLC لتحقيق تحكم عالي الدقة في الحركة.تتميز بضوضاء منخفضة ، توفير الطاقة ، نظيفة ، صلابة عالية ، مقاومة الصدمات ، عمر طويل ، سهولة التشغيل والصيانة.يمكن أن تكون الأسطوانة الكهربائية خالية من المتاعب في ظل البيئة القاسية ، ويمكن أن يصل مستوى الحماية إلى IP66.إنها قادرة على العمل لفترة طويلة ، وتحقيق كثافة عالية ، وسرعة عالية ، وتحديد المواقع بدقة عالية ، وحركة سلسة ، وضوضاء منخفضة.لذلك يمكن استخدامها على نطاق واسع في صناعة الورق ، والصناعات الكيماوية ، وصناعة السيارات ، وصناعة الإلكترونيات ، وصناعة أتمتة الآلات ، وصناعة اللحام ، إلخ.

② صيانة منخفضة التكلفة: لا تحتاج الأسطوانات الكهربائية إلا إلى تزييت شحم منتظم للعمل في بيئات معقدة ، ولا تحتاج أي أجزاء متآكلة إلى الصيانة والاستبدال ، مما يقلل كثيرًا من تكاليف خدمة ما بعد البيع مقارنة بالأنظمة الهيدروليكية والأنظمة الهوائية.

③ أفضل بديل للأسطوانات والأسطوانات الهيدروليكية: يمكن للأسطوانات الكهربائية أن تحل محل الأسطوانات والأسطوانات الهيدروليكية بالكامل ، وتحقق مزايا أكثر صداقة للبيئة وموفرة للطاقة ونظافة.من السهل الاتصال بأنظمة التحكم مثل PLC لتحقيق تحكم عالي الدقة في الحركة.

④ مرونة في التكوين: يمكن أن توفر تكوين تثبيت مرن للغاية.مجموعة كاملة من مكونات التثبيت: شفة أمامية ، فلنجة خلفية ، فلنجة جانبية ، مفصلة ذيل ، تركيب مرتكز الدوران ، وحدة توجيه ، إلخ ؛يمكن تثبيته خطيًا بمحرك مؤازر أو تثبيته بشكل متوازٍ ؛يمكنك إضافة العديد من الملحقات: مفاتيح الحد ، مخفضات الكواكب ، صواميل الشد المسبق ، إلخ ؛يمكن أن يختار محرك الأقراص محرك فرامل AC ، محرك DC ، محرك متدرج ، محرك سيرفو.

المعلمات المحددة للأسطوانة الكهربائية المؤازرة المستخدمة في آلة التعبئة هذه هي كما يلي:

أقصى تسارع: 10 م / ث 2

أقصى سرعة تشغيل 0.5 م / ث

التكرار: 0.02 مم

كشف الموضع: لأجهزة استشعار القرب ، المسطرة الشبكية ، أجهزة التشفير

مقاومة التآكل V <0.0003 جم / م 2 * ح

فئة الحماية: IP66

درجة الحرارة المحيطة: 0-120 درجة
